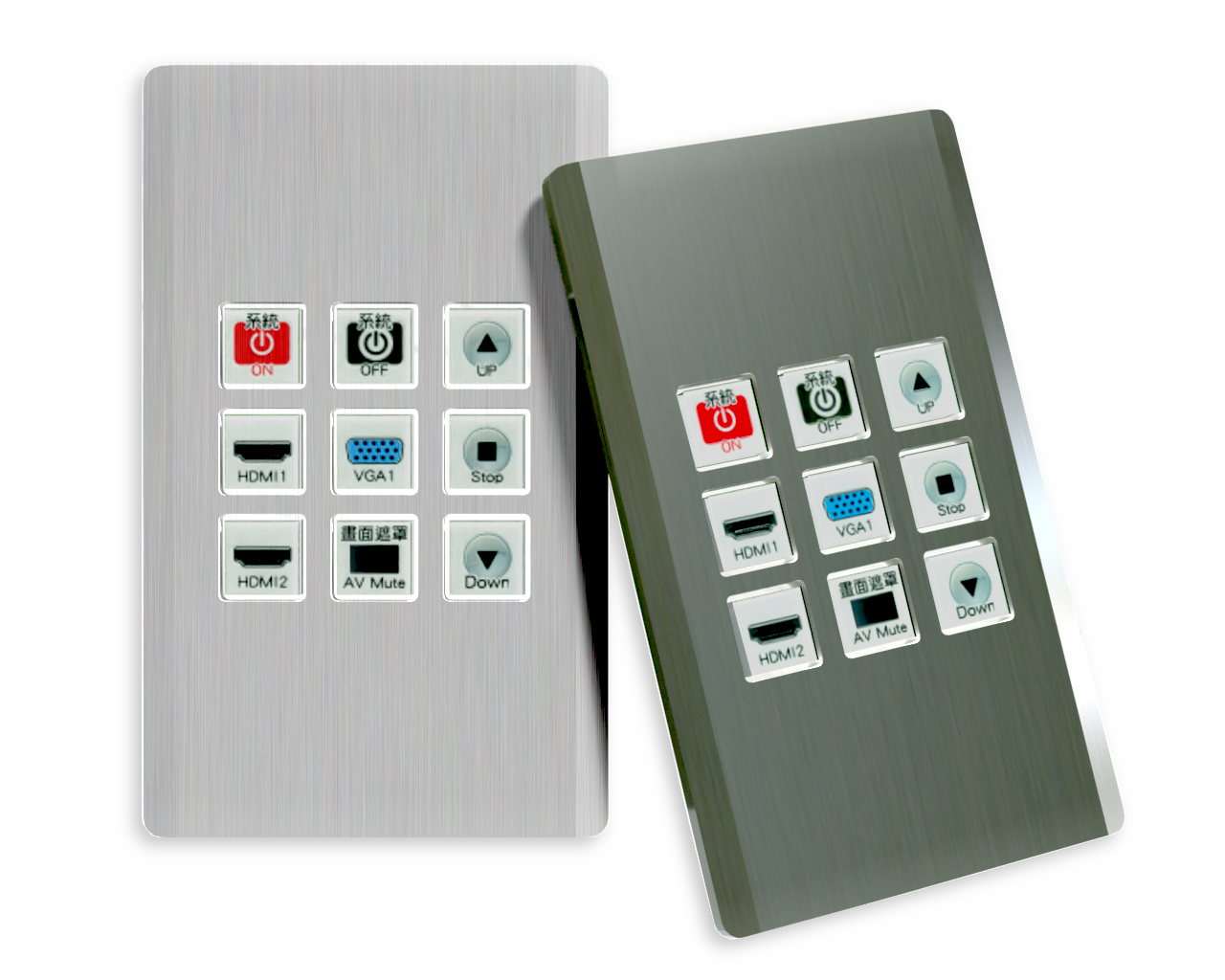

Control Panel RS-232/IR Control Panel
簡易型環控面板

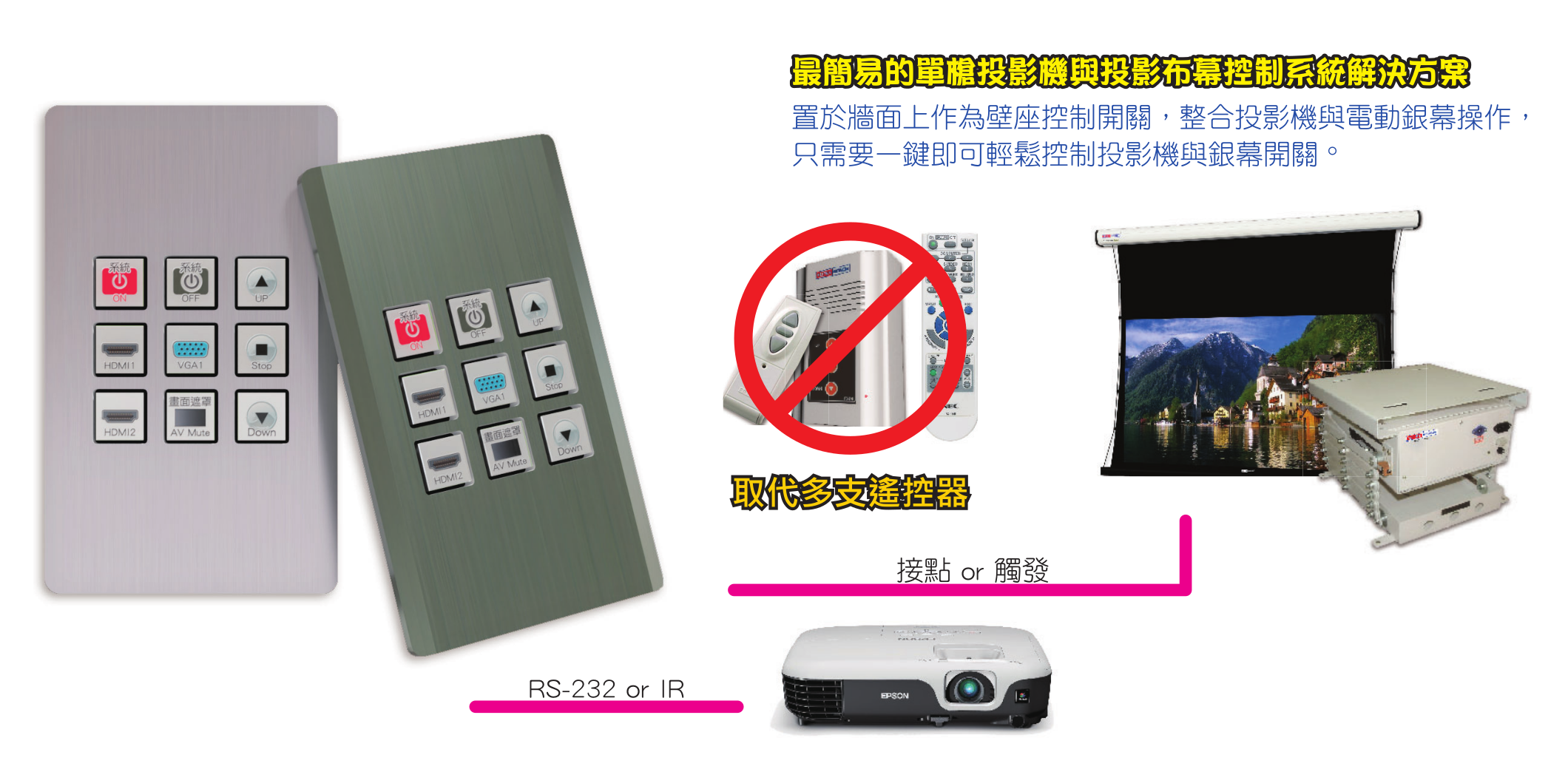

最簡易的單槍投影機與投影布幕控制系統解決方案

置於牆面上作為壁座控制開關，整合投影機與電動銀幕操作，只需要一鍵即可輕鬆控制投影機與銀幕開關。

  • 面板為一體成型之ABS射出材質，上下兩側具鎖孔飾板。
  • 具有9或12組可設定之薄膜按鍵，其功能可載入RS–232/RS-485(需追加轉換介面)或IR之控制碼。
  • 每鍵均具高亮度LED電源指示燈，按鍵時狀態燈即顯示為開啟之狀態。
  • 觸動執行薄膜按鍵時，主機發出提示音效。
  • 按鍵可執行Marco巨集指令，在執行中可自行測試 Marco 中斷功能。
  • 12鍵面板為插卡式設計，可依需求更換面板控制內容圖示及標示文字。
  • 可直接裝設於牆上開關盒或控制機板上。
  • 可隨時變換控制程式，並以電腦將程式上傳至本機。
Specification



簡易型控制面板
規格/機型 K-9 K-12 K-12P K-12E
面板材質 ABS射出材質一體成型，上下兩側具鎖孔飾扣，可裝於市售之電源開關盒上或控制機板上
面板尺寸 WHD 70 X 120 X 10mm WHD 115 X 120 X10mm (ABS抬面尺寸)
按鍵型式 9鍵薄膜式 12鍵薄膜式，其中6鍵為插卡式設計，可依需求更換面板文字內容 12鍵薄膜式
指示燈 9鍵/9只LED燈 12鍵/12只LED燈
控
制
功
能		 投影機 可控制投影機之電源 ON/OFF、SOURCE選擇及畫面調整
  • 數位密碼開機鎖
  • 具0、1、2、3、4、5、6、7、8、9、Enter及Cancel等12鍵
  • 可自行設定開機密碼
銀幕 可控制銀幕之 UP、STOP、DOWN
升降機/窗簾   可控制投影機之升降機或窗簾 (任選其一)
音量控制 — — STEREO x 2/MONO x 4
連控功能 可依客戶需要設定連控功能
IR/RS-232控制 IR或RS-232 (任選其一) IR及RS-232各具一組控制功能
繼電器 120V/10A x 2只 120V/10A x 4只 120V/10A或20A x 1只
資料傳輸路 30M以上
Memory 1MB
電源供應 DC12V，300mA
